GTRIC Alüminyum Örümcek Tip Esnek Kaplin – D25L35
Fiyat aralığı: 29,00₺ - 120,00₺
-
Yüksek hassasiyetli motor ve tahrik sistemleri için tasarlanmış D25xL35 boyutlarında, esnek örümcek tipi alüminyum kaplin. 5mm’den 14mm’ye kadar farklı iç çap seçenekleri ile servo motorlar, step motorlar ve encoder sistemleriyle tam uyumludur.
GTRIC Alüminyum Örümcek Tip Esnek Kaplin – D25L35
GTRIC Alüminyum Örümcek Tip Esnek Kaplin – D25L35

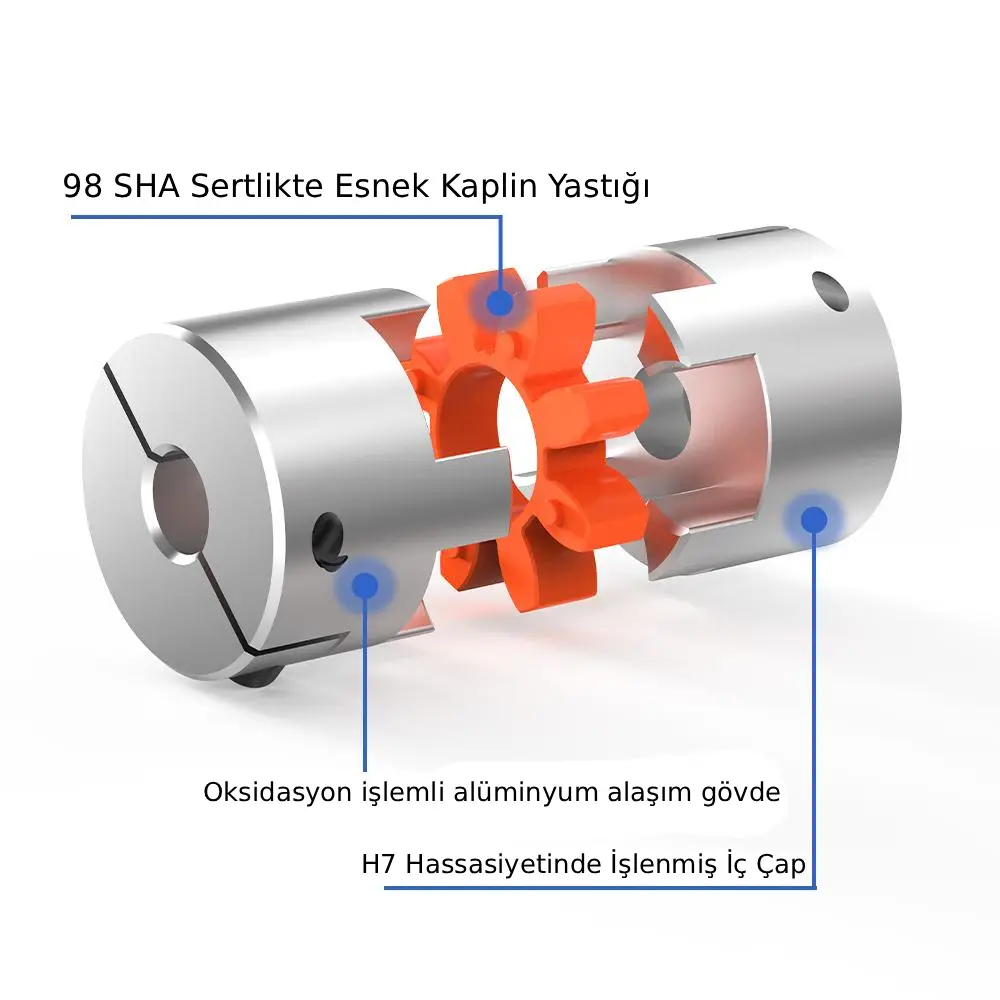

Alüminyum dayanıklı malzemeden yapılmıştır. Servo motorlar, step motorlar, 3d yazıcı sistemleri ve daha birçok otomasyon uygulamasında sıkça kullanılır. Yüksek kaliteli CNC ile işlenmiş alüminyum kaplin, hassasiyetin önemli olduğu endüstriyel uygulamalar için ideal bir çözümdür. Örümcek (spider) esnek parçası sayesinde titreşimleri sönümler, hizalama hatalarını telafi eder ve sessiz çalışma avantajı sunar.

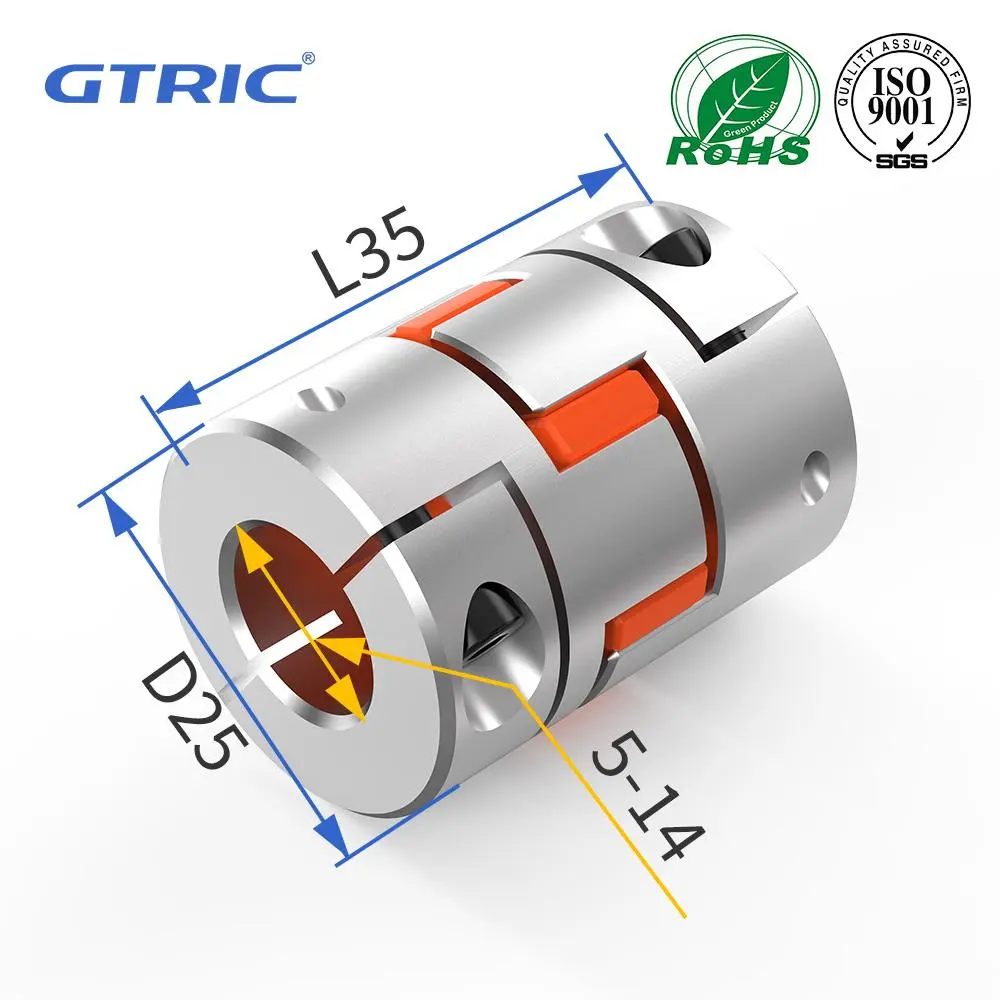

- Model: D25 L35 (Dış Çap: 25mm / Uzunluk: 35mm)
- Malzeme: Alüminyum alaşım gövde + PU örümcek (esnek parça)
- Tork iletimi: Hassas tork aktarımı ve geri boşluksuz performans
Uyumlu Şaft Çapları:
5×5, 5×6, 5×6.35, 5×8, 5×10, 5×12, 5×12.7, 5×14,
6×6, 6×6.35, 6×8, 6×10, 6×12, 6×12.7, 6×14,
6.35×6.35, 6.35×8, 6.35×10, 6.35×12, 6.35×12.7, 6.35×14,
8×8, 8×10, 8×12, 8×12.7, 8×14,
10×10, 10×12, 10×12.7, 10×14,
12×12, 12×12.7, 12×14,
12.7×12.7, 12.7×14,
14×14
Kullanım Alanları:
-
- Step motor – servo motor bağlantıları
- Encoder sistemleri
- 3D yazıcılar
- CNC makineleri
- Otomasyon sistemleri,
📦 Paket İçeriği:
-

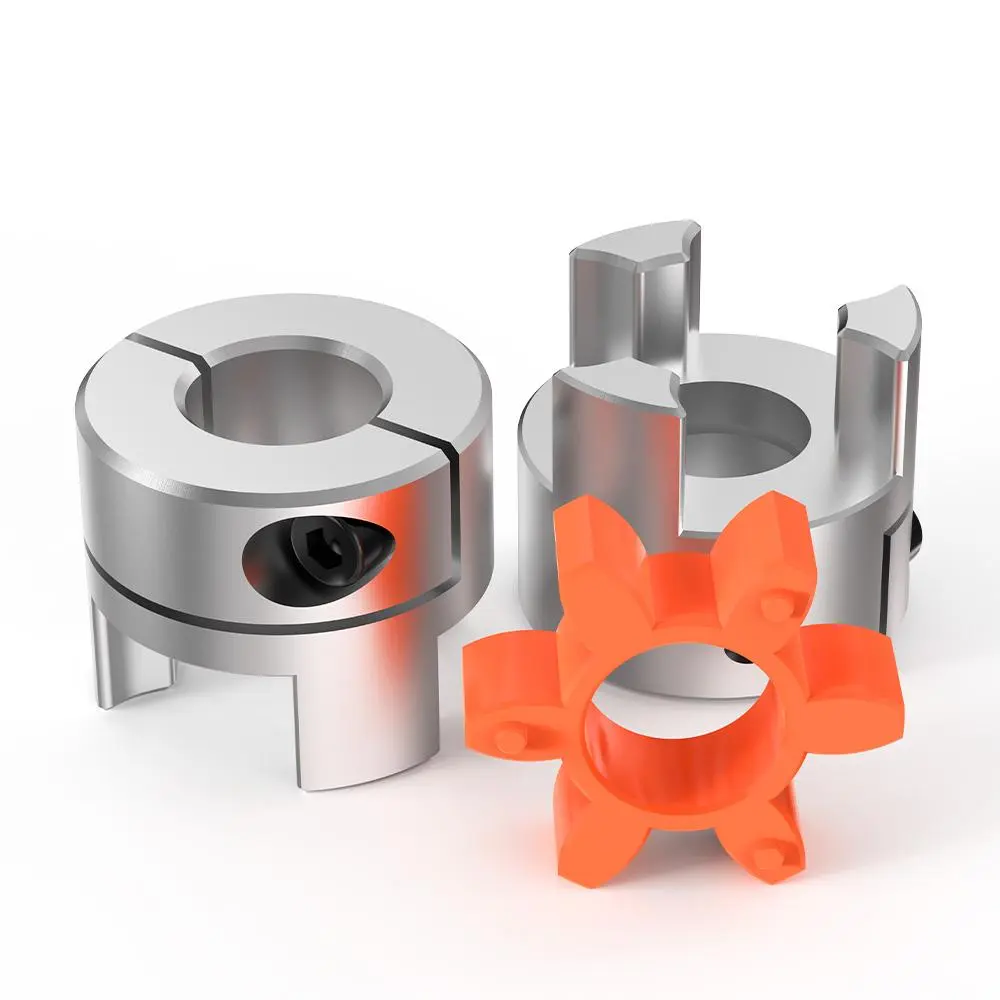

- 1 adet kaplin gövdesi (2 parça alüminyum)
- 1 adet örümcek esnek ara parça
- Alyan vidalar (montaj için)
Teknik Özellikler
| Malzeme | Alüminyum |
| Model Numarası | D25L35 2 Çeneli Seri (Jaw Series) |
| Standart / Standart Dışı | Standart |
| Sertifikalar | CE, RoHS |
| Yapı Tipi | Çene / Örümcek (Jaw / Spider) |
| Esnek mi Rijit mi | Esnek |
| Model | Erik Çiçeği Tipi Çene Kaplini (Plum Jaw Coupling) |
| Tip | Klemp (Sıkmalı) Tip |
| Kaplin Çapı | 25 mm |
| Kaplin Uzunluğu | 35 mm |
| Ürün Özellikleri | Örümcek (Spider) Erik Çiçeği Kaplin |
| Ürün Açıklaması | 2 Çeneli Erik Çiçeği Tipi Kaplin |
| Kullanım Alanı | Makine ve Otomasyon Sistemleri |
| Min. Delik – Maks. Delik Çapı | 5–14 mm |
| Bağlantı Vidaları | M3 |
| Vida Sayısı | 2 Adet (PCS) |
| Nominal Tork | 6 N·m |
| Maksimum Tork | 12 N·m |
| Vida Sıkma Torku | 2.1 N·m |
| Maksimum Devir | 16000 r/dk |
| İzin Verilen Eksantriklik | 0.15 mm |
| İzin Verilen Sapma Açısı | 1° |
GTRIC D25L35 Kaplin Teknik Döküman Datasheet
| iç Çap: | 5×5, 5×6, 5×6.35, 5×8, 5×10, 5×12, 5×12.7, 5×14, 6×6, 6×6.35, 6×8, 6×10, 6×12, 6×12.7, 6×14, 6.35×6.35, 6.35×8, 6.35×10, 6.35×12, 6.35×12.7, 6.35×14, 8×8, 8×10, 8×12, 8×12.7, 8×14, 10×10, 10×12, 10×12.7, 10×14, 12×12, 12×12.7, 12×14, 12.7×12.7, 12.7×14, 14×14, Accessory Gasket, Machining Keyway |
|---|
