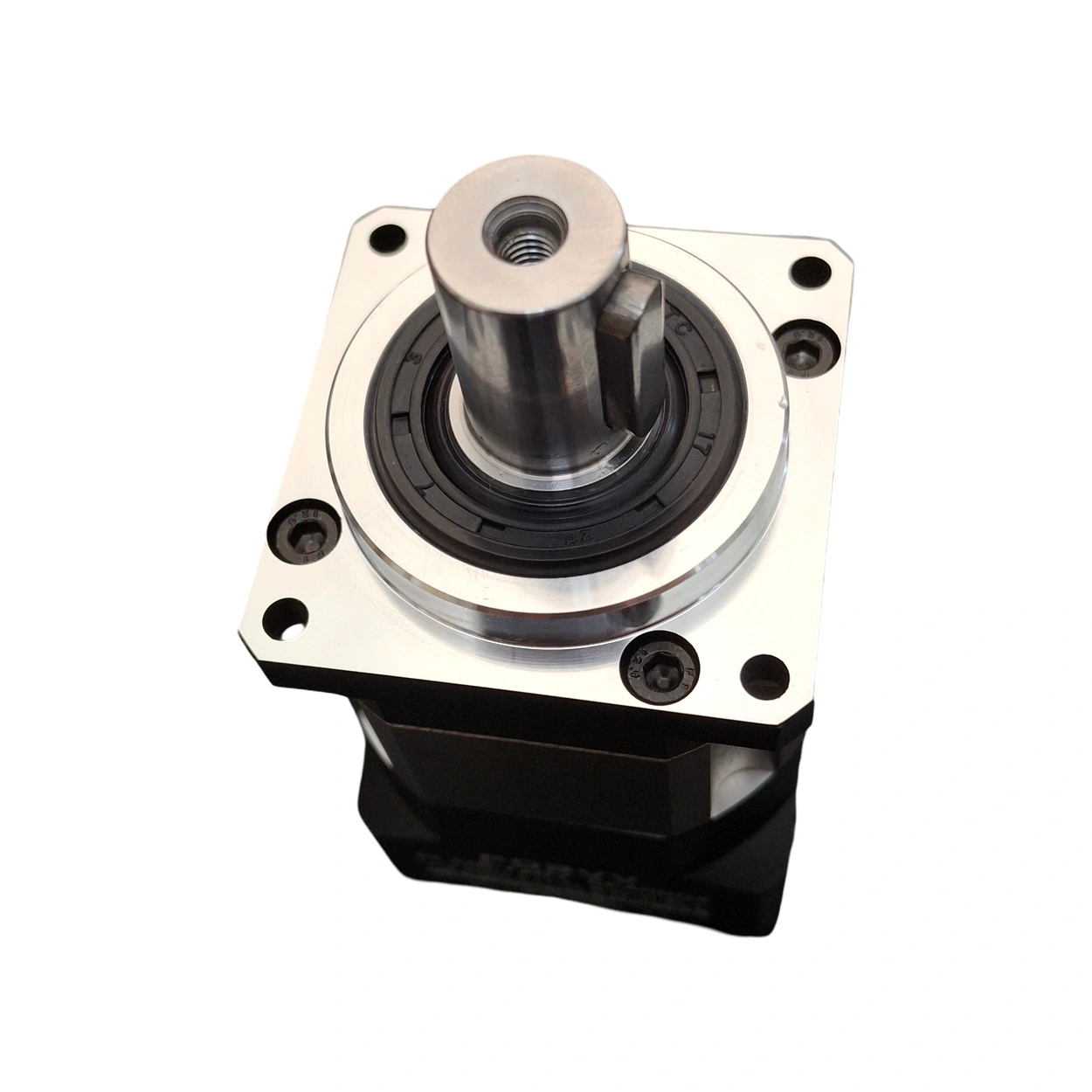

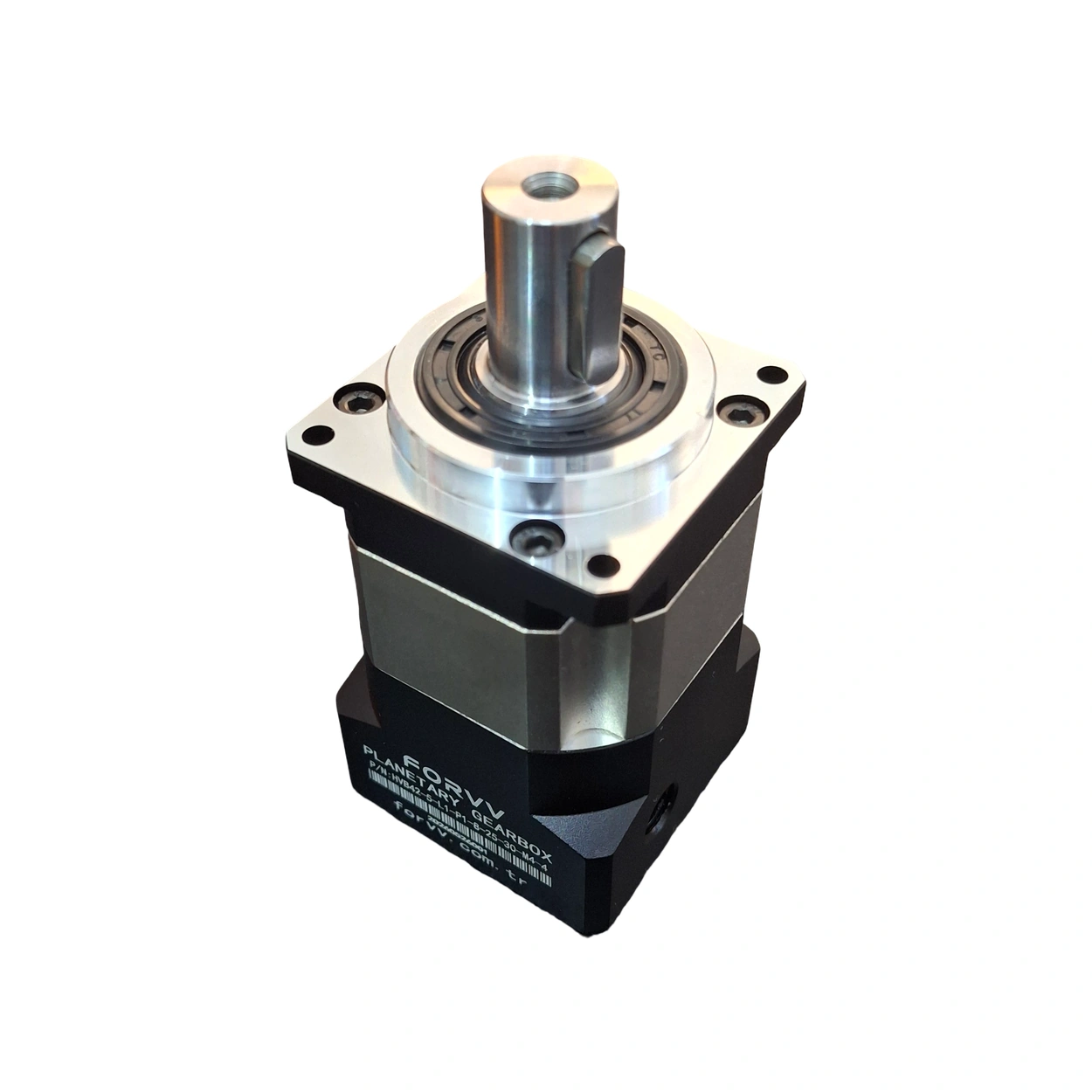

Kompakt gövde yapısı sayesinde dar alanlarda kolay montaj imkanı sunan HVB42 serisi, yüksek rijitlik sağlayan hassas işlenmiş planet dişli yapısına sahiptir. Düşük backlash değeri (≤3 arcmin), pozisyonlama doğruluğunu artırarak tekrarlanabilir hareket hassasiyeti gerektiren uygulamalarda güvenilir sağlar. Step (Nema17) motorlarla uyumlu giriş flanşı tasarımı sayesinde kolay entegrasyon imkanı sunar.

Endüstriyel çalışma koşulları göz önünde bulundurularak tasarlanan HVB42 serisi, uzun ömürlü rulman yapısı ve yüksek kaliteli iç dişli sistemi sayesinde bakım ihtiyacını minimum seviyeye indirir. Kalıcı yağlama sistemi ile sürekli çalışma gerektiren uygulamalarda yüksek operasyonel verimlilik sunarken, sağlam gövde yapısı sayesinde titreşim ve yük altında kararlı çalışma performansını korur. IP54 Koruma sınıfına sahiptir.

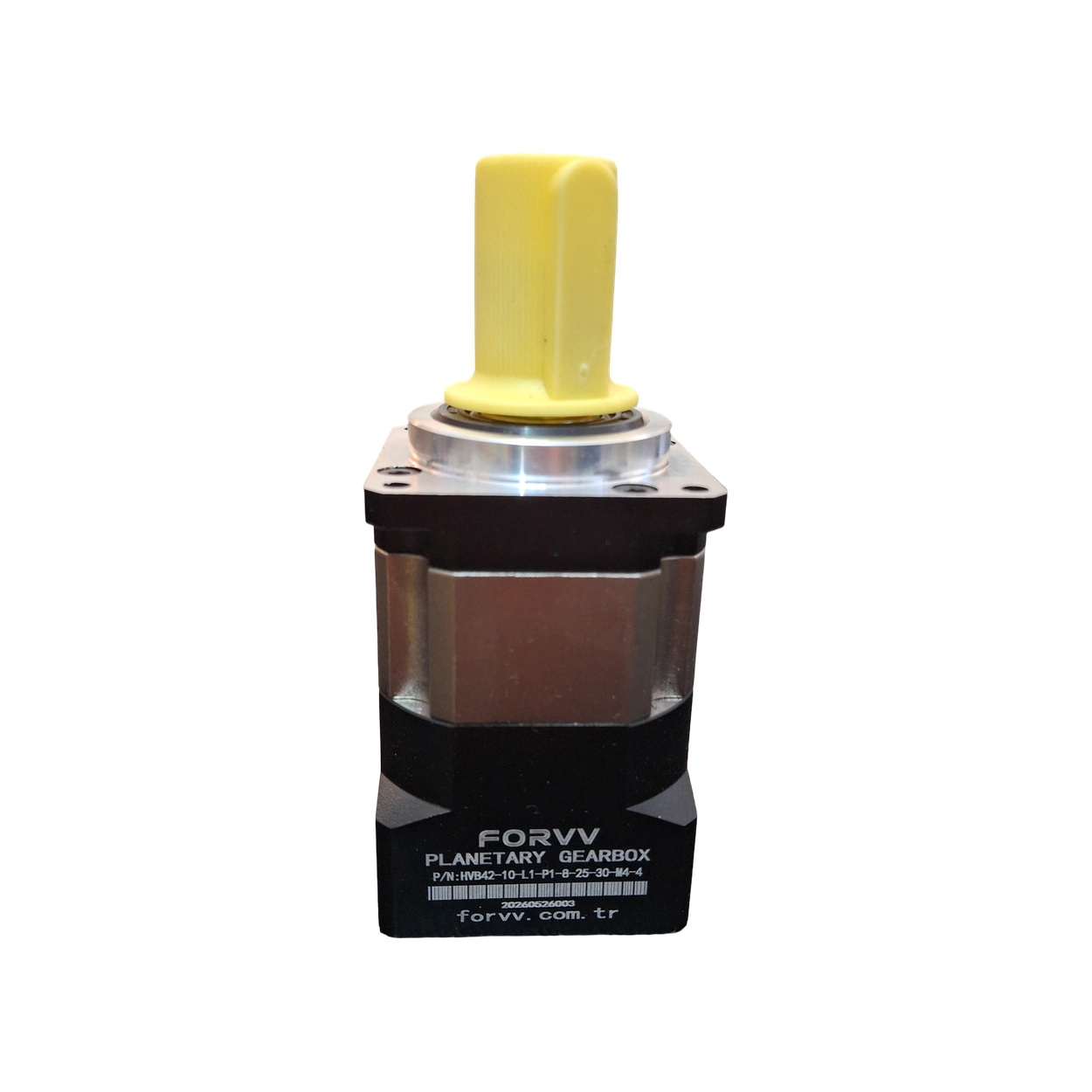

Bu ürün HVB42-10-L1-P1-8-25-30-M4-4 modelidir ve 1:10 redüksiyon oranına sahiptir. Helisel dişli yapısı sayesinde düzgün ve akıcı güç aktarımı sağlarken, ≤3 arcmin düşük backlash değeri hassas konumlandırma gerektiren uygulamalarda avantaj sağlar.

Hassas ve Kararlı Hareket Kontrolü:

≤3 arcmin backlash değeri, motor hareketinin çıkış tarafına mümkün olduğunca hassas şekilde aktarılmasına yardımcı olur. Bu özelliği sayesinde CNC makineleri, robotik sistemler, otomasyon ekipmanları, paketleme makineleri, lineer hareket sistemleri ve hassas pozisyonlama uygulamalarında tercih edilebilir.

Helisel dişli yapısı, dişlerin daha kademeli temas etmesine yardımcı olarak düzgün ve akıcı güç aktarımı sağlar.

Servo ve Step Motorlarla Kullanım:

HVB42 serisi, uygun bağlantı ölçülerine sahip servo ve step motorlarla kullanılabilir. Motor seçimi yapılırken motorun flanş ölçüsü, pilot çapı ve mil çapının redüktör giriş bağlantısıyla uyumlu olması gerekir.

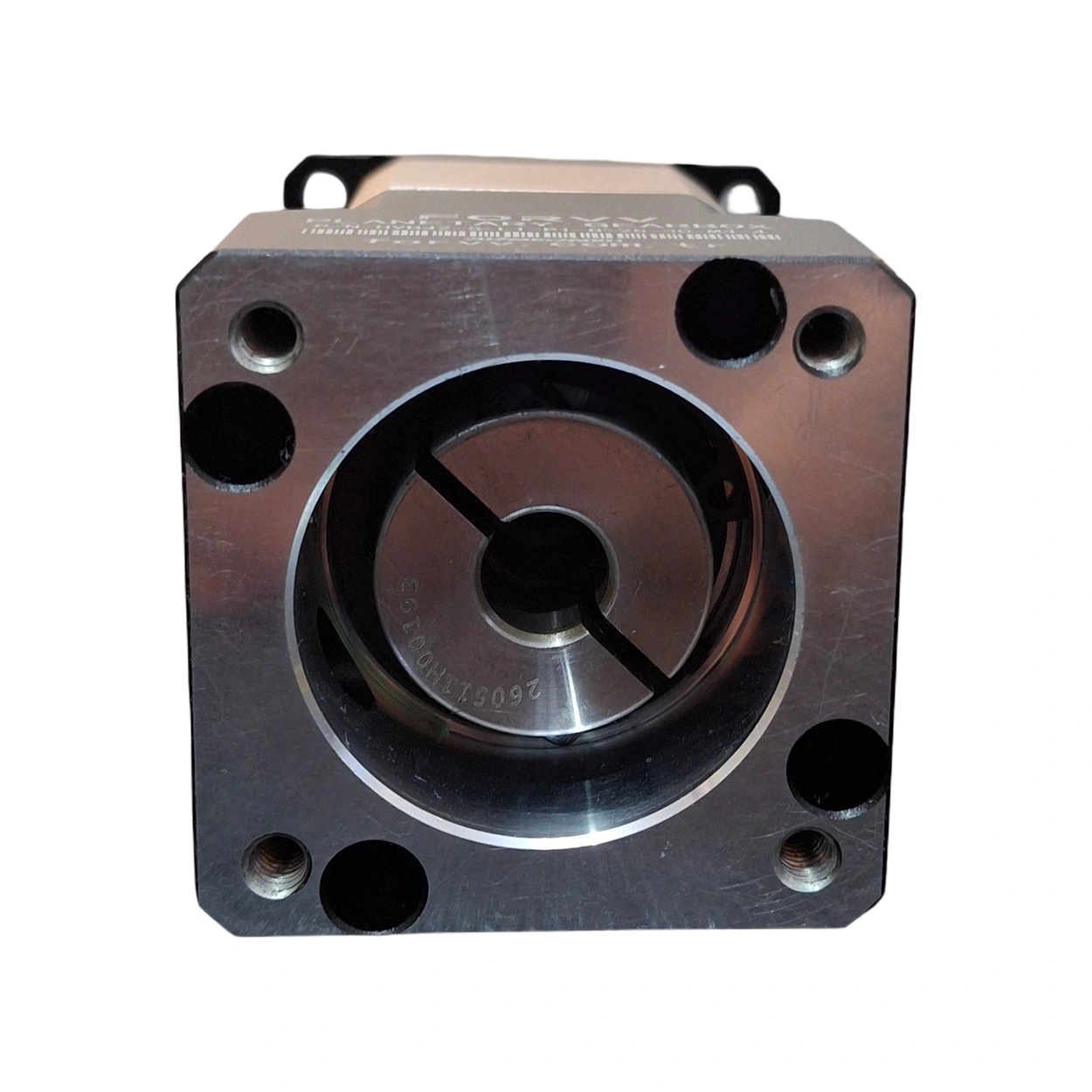

Bu ilandaki model 8 mm motor giriş bağlantısına uygun versiyondur. Farklı motor bağlantı ölçüleri için aynı serinin farklı giriş seçenekleri bulunabilir.

Güçlü ve Kompakt Yapı:

42 mm gövde yapısı, yüksek hassasiyet gerektiren sistemlerde kompakt bir çözüm sunar. Planet dişli mekanizması sayesinde motor tarafından üretilen hareket ve tork, 10:1 oranında düşürülerek çıkış tarafına aktarılır.

Nominal çıkış torku 14 Nm, izin verilen maksimum tork ise 28 Nm’dir. Maksimum giriş hızı 6000 rpm’ye kadar çıkabilir. Verimlilik değeri ≥%96 seviyesindedir.

Kullanım Alanları:

1. CNC makineleri
2. Robotik sistemler
3. Endüstriyel otomasyon
4. Paketleme makineleri
5. Hassas pozisyonlama sistemleri
6. Lineer hareket sistemleri
7. Otomatik makine ve üretim hatları
8. Servo motorlu hareket sistemleri
9. Step motorlu hareket sistemleri

⚠️ Montajdan Önce:

Redüktörün servo veya step motorla kullanılabilmesi, motorun fiziksel bağlantı ölçülerinin redüktörle uyumlu olmasına bağlıdır. Satın almadan önce motorunuzun flanş, pilot ve mil ölçülerini kontrol etmeniz önerilir.

Not: Bu ilan HVB42-10-L1-P1-8-25-30-M4-4 – 1:10 oranlı model içindir. Aynı HVB42 serisinde 1:5 ve 1:3 oranlı modeller de bulunmaktadır.
