90mm Planet Redüktör Helis Dişli Servo ve Step Motor Uyumlu (FL90) 1:5

90mm Planet Redüktör Helis Dişli Servo ve Step Motor Uyumlu (FL90) 1:5

FL90 Helis Dişli Planet Redüktör serisi, endüstriyel otomasyon sistemlerinde yüksek hassasiyet, sessiz çalışma ve uzun ömür gerektiren uygulamalar için geliştirilmiştir. Helisel dişli yapısı sayesinde daha düşük titreşim ve daha akıcı güç aktarımı sağlayan FL90 serisi; 1:3, 1:5 ve 1:10 redüksiyon oranı seçenekleri ile servo ve step motor uygulamalarında yüksek verimlilik sunar. Özellikle CNC makineleri, robotik sistemler, paketleme makineleri ve hassas hareket kontrolü gerektiren otomasyon hatlarında stabil çalışma performansı ile öne çıkar.

Kompakt ve sağlam gövde yapısına sahip olan FL90 serisi, dar alanlarda kolay montaj imkanı sunarken yüksek rijitlik sağlayan hassas işlenmiş planet dişli sistemi ile güvenilir tork aktarımı sağlar. Düşük backlash değeri (≤5 arcmin), pozisyonlama doğruluğunu artırarak tekrarlanabilir hareket hassasiyeti gerektiren uygulamalarda yüksek performans sunar. Servo ve step motorlarla uyumlu giriş flanşı yapısı sayesinde farklı motor tipleri ile kolay entegrasyon imkanı sağlar.

Endüstriyel çalışma koşullarına uygun olarak tasarlanan FL90 serisi, yüksek kaliteli rulman yapısı ve dayanıklı iç dişli sistemi sayesinde uzun servis ömrü sunar. Kalıcı yağlama sistemi bakım ihtiyacını minimum seviyeye indirirken, helisel dişli yapısı sayesinde yük altında daha sessiz ve kararlı çalışma performansı sağlar. Sağlam alüminyum gövde yapısı titreşim direncini artırırken, IP54 koruma sınıfı sayesinde zorlu çalışma ortamlarında güvenilir kullanım sunar.

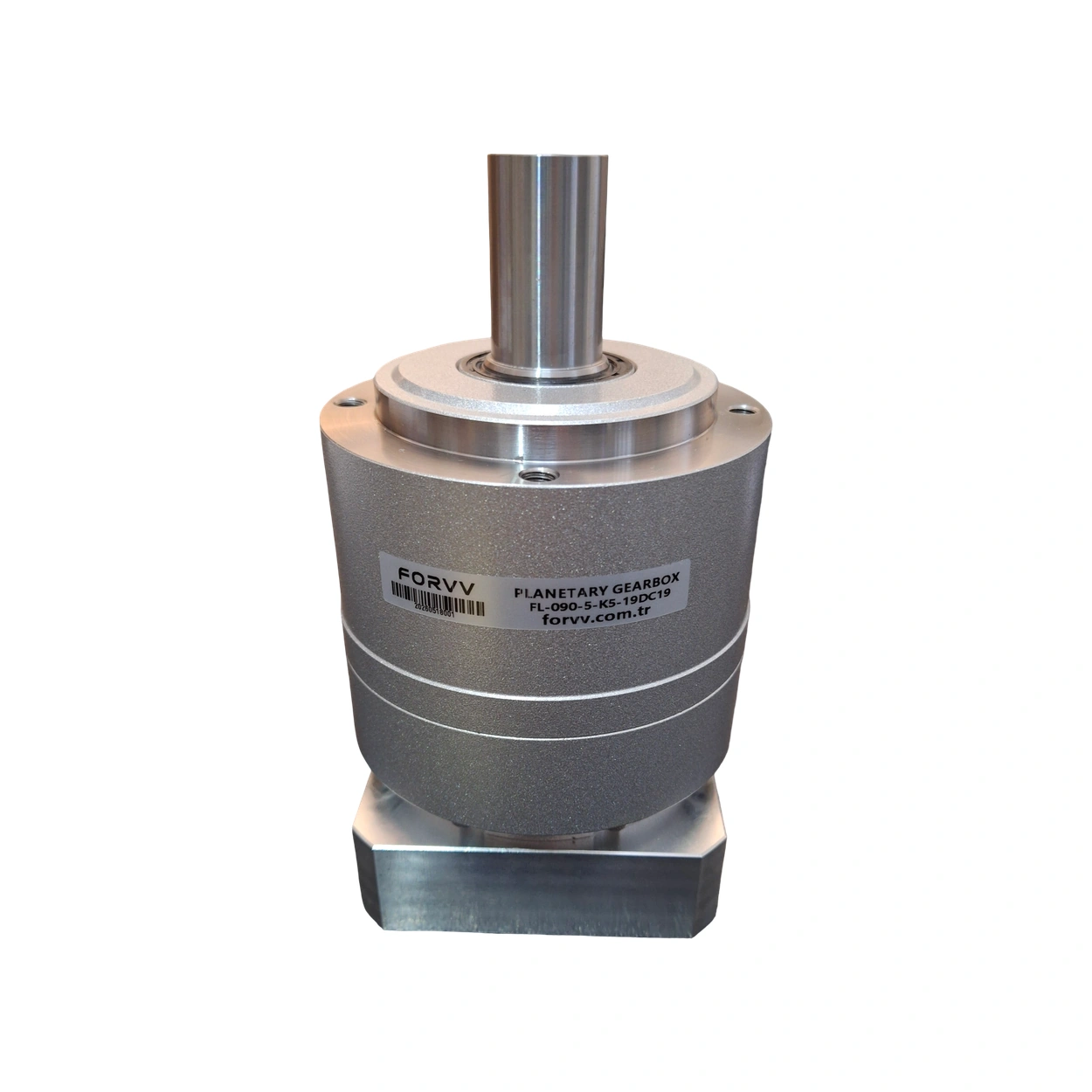

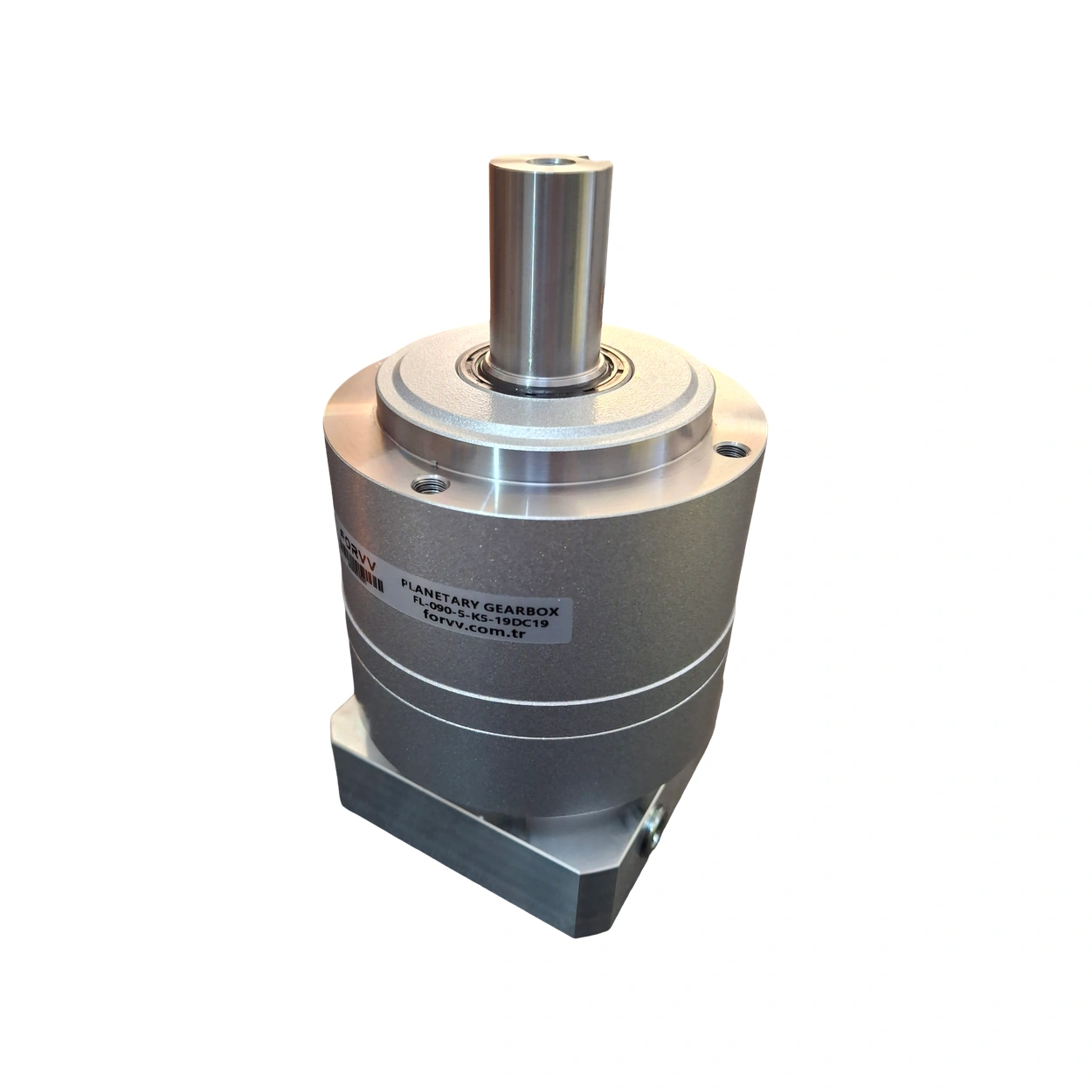

Bu ürün FL-090-5-K5-19DC19 modelidir ve 1:5 redüksiyon oranına sahiptir. Helisel dişli yapısı sayesinde düzgün ve akıcı güç aktarımı sağlarken, ≤5 arcmin düşük backlash değeri hassas konumlandırma gerektiren uygulamalarda avantaj sağlar.

Hassas ve Kararlı Hareket Kontrolü:

≤5 arcmin backlash değeri, motor hareketinin çıkış tarafına mümkün olduğunca hassas şekilde aktarılmasına yardımcı olur. Bu özelliği sayesinde CNC makineleri, robotik sistemler, otomasyon ekipmanları, paketleme makineleri, lineer hareket sistemleri ve hassas pozisyonlama uygulamalarında tercih edilebilir.

Helisel dişli yapısı, dişlerin daha kademeli temas etmesine yardımcı olarak düzgün ve akıcı güç aktarımı sağlar.

Servo ve Step Motorlarla Kullanım:

FL90 serisi, uygun bağlantı ölçülerine sahip servo ve step motorlarla kullanılabilir. Motor seçimi yapılırken motorun flanş ölçüsü, pilot çapı ve mil çapının redüktör giriş bağlantısıyla uyumlu olması gerekir.

Bu ilandaki model 19 mm motor giriş bağlantısına uygun versiyondur. Farklı motor bağlantı ölçüleri için aynı serinin farklı giriş seçenekleri bulunabilir.

Güçlü ve Kompakt Yapı:

90 mm gövde yapısı, yüksek hassasiyet gerektiren sistemlerde kompakt bir çözüm sunar. Planet dişli mekanizması sayesinde motor tarafından üretilen hareket ve tork, 5:1 oranında düşürülerek çıkış tarafına aktarılır.

Nominal çıkış torku 125 Nm, izin verilen maksimum tork ise 250 Nm’dir. Maksimum giriş hızı 6000 rpm’ye kadar çıkabilir. Verimlilik değeri ≥%96 seviyesindedir.

Kullanım Alanları:

CNC makineleri
Robotik sistemler
Endüstriyel otomasyon
Paketleme makineleri
Hassas pozisyonlama sistemleri
Lineer hareket sistemleri
Otomatik makine ve üretim hatları
Servo motorlu hareket sistemleri
Step motorlu hareket sistemleri

⚠️ Montajdan Önce:

Redüktörün servo veya step motorla kullanılabilmesi, motorun fiziksel bağlantı ölçülerinin redüktörle uyumlu olmasına bağlıdır. Satın almadan önce motorunuzun flanş, pilot ve mil ölçülerini kontrol etmeniz önerilir.

Not: Bu ilan FL-090-5-K5-19DC19 – 1:5 oranlı model içindir. Aynı FL90 serisinde 1:3 ve 1:10 oranlı modeller de bulunmaktadır.
