90mm Planet Redüktör Helis Dişli Servo ve Step Motor Uyumlu (FB90) 1:5

90mm Planet Redüktör Helis Dişli Servo ve Step Motor Uyumlu (FB90) 1:5

FB90 Helis Dişli Planet Redüktör serisi, endüstriyel otomasyon sistemlerinde yüksek hassasiyet, sessiz çalışma ve uzun ömürlü gerektiren uygulamalar için geliştirilmiştir. Helisel dişli yapısı sayesinde daha düşük titreşim ve daha akıcı güç aktarımı sağlayan FB90 serisi; 1:3, 1:5 ve 1:10 redüksiyon oranı seçenekleri ile servo ve step motor uygulamalarında yüksek verimlilik sunar. Özellikle CNC makineleri, robotik sistemler, paketleme makineleri ve hassas hareket kontrolü gerektiren otomasyon hatlarında stabil çalışma performansı ile öne çıkar.

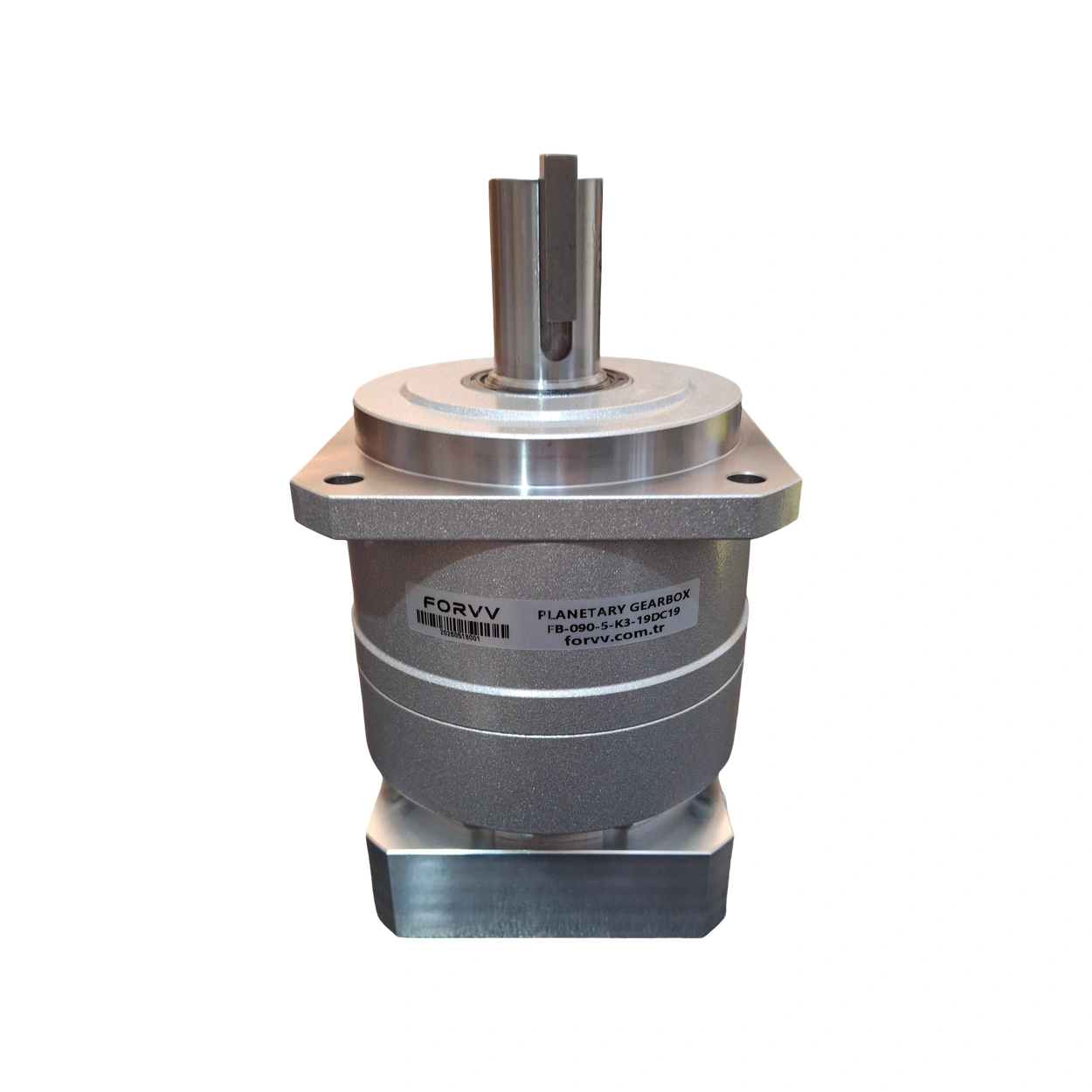

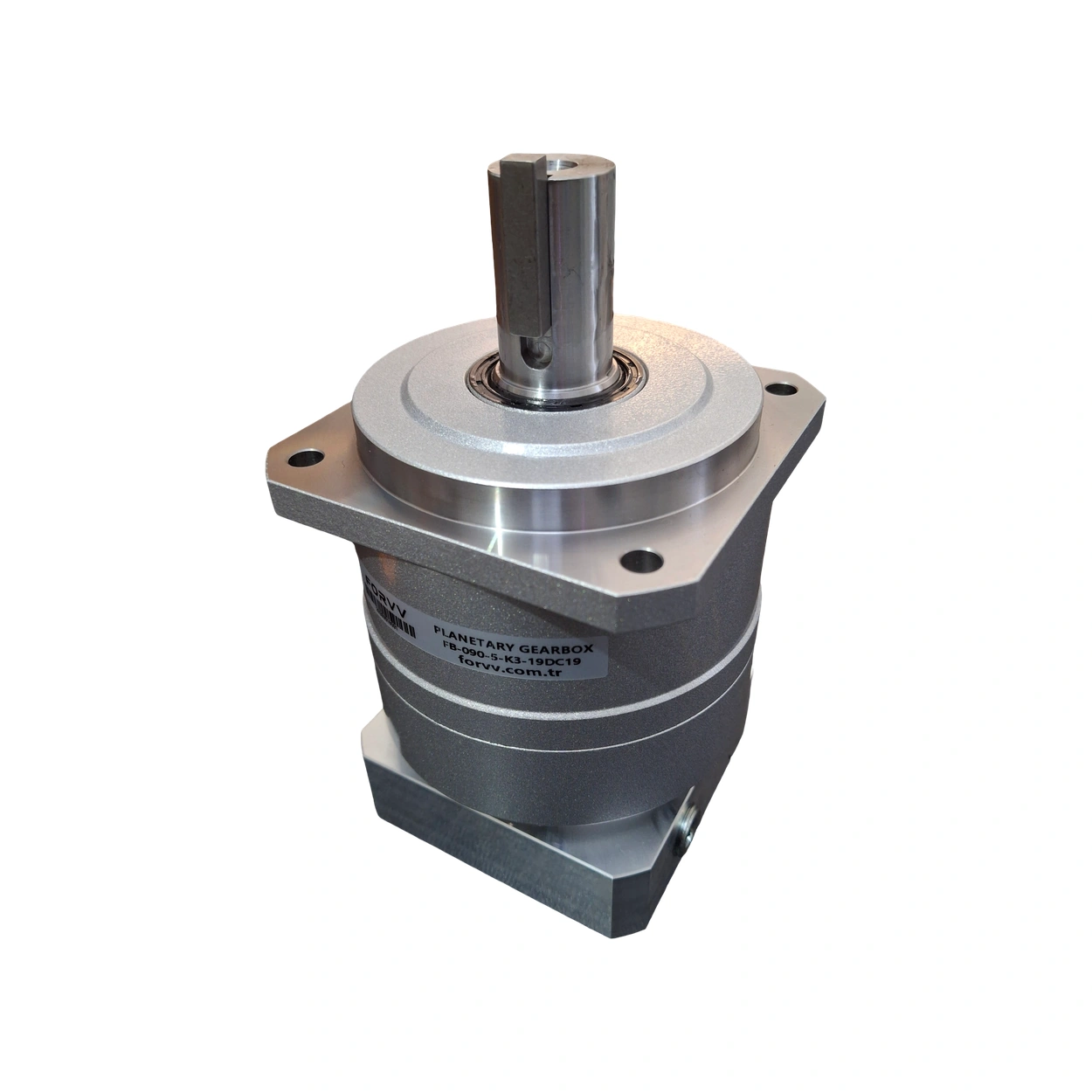

Bu ürün FB-090-5-K3-19DC19 modelidir ve 1:5 redüksiyon oranına sahiptir. Helisel dişli yapısı sayesinde düzgün ve akıcı güç aktarımı sağlarken, ≤3 arcmin düşük backlash değeri hassas konumlandırma gerektiren uygulamalarda avantaj sağlar.

Hassas ve Kararlı Hareket Kontrolü:

≤3 arcmin backlash değeri, motor hareketinin çıkış tarafına mümkün olduğunca hassas şekilde aktarılmasına yardımcı olur. Bu özelliği sayesinde CNC makineleri, robotik sistemler, otomasyon ekipmanları, paketleme makineleri, lineer hareket sistemleri ve hassas pozisyonlama uygulamalarında tercih edilebilir.

Helisel dişli yapısı, dişlerin daha kademeli temas etmesine yardımcı olarak düzgün ve akıcı güç aktarımı sağlar.

Servo ve Step Motorlarla Kullanım:

FB90 serisi, uygun bağlantı ölçülerine sahip servo ve step motorlarla kullanılabilir. Motor seçimi yapılırken motorun flanş ölçüsü, pilot çapı ve mil çapının redüktör giriş bağlantısıyla uyumlu olması gerekir.

Bu ilandaki model 19 mm motor giriş bağlantısına uygun versiyondur. Farklı motor bağlantı ölçüleri için aynı serinin farklı giriş seçenekleri bulunabilir.

Güçlü ve Kompakt Yapı:

90 mm gövde yapısı, yüksek hassasiyet gerektiren sistemlerde kompakt bir çözüm sunar. Planet dişli mekanizması sayesinde motor tarafından üretilen hareket ve tork, 5:1 oranında düşürülerek çıkış tarafına aktarılır.

Nominal çıkış torku 75 Nm, izin verilen maksimum tork ise 125 Nm’dir. Maksimum giriş hızı 6000 rpm’ye kadar çıkabilir. Verimlilik değeri ≥%96 seviyesindedir.

CNC makineleri
Robotik sistemler
Endüstriyel otomasyon
Paketleme makineleri
Hassas pozisyonlama sistemleri
Lineer hareket sistemleri
Otomatik makine ve üretim hatları
Servo motorlu hareket sistemleri
Step motorlu hareket sistemleri

⚠️ Montajdan Önce:

Redüktörün servo veya step motorla kullanılabilmesi, motorun fiziksel bağlantı ölçülerinin redüktörle uyumlu olmasına bağlıdır. Satın almadan önce motorunuzun flanş, pilot ve mil ölçülerini kontrol etmeniz önerilir.

Not: Bu ilan FB-090-5-K3-19DC19 – 1:5 oranlı model içindir. Aynı FB90 serisinde 1:5 ve 1:3 oranlı modeller de bulunmaktadır.
